指数関数で複素平面を閉じる

  • 複素平面の虚軸という直線は、指数関数変換をすると複素単位円に写る
  • 今、虚部が非負の複素半平面上に原点を出発する曲線があったとする
  • これを指数変換すると、曲線が虚軸と交差する点は複素単位円に写され、実部負の点は単位円の内部に、実部正の点は単位円の外部に写される
  • ここで、複素半平面上の曲線が、原点を出発し、虚軸上の点2\pi iで終わるとすると、この曲線は、閉曲線となる
  • SLE曲線の離散版Schwarz-Christoffel(こちら)を使うこともできる

  • この考えで行くと、少し注意が必要。複素数(複素平面)の指数関数は、円板が無限層に重なり合った構造をしている→こちらなわけなので、実は、虚部について0-2piで実部は正負無限大の帯が複素平面に対応づく。それを考慮すると、複素上半平面は、虚部について2piの周期でぐるぐる円柱巻きにしたうえで、その上に曲線が描かれる。そのうえで、「交差することなく」実部0、虚部2pi(もしくは0)に戻ると、その指数関数変換によって、交差のない曲線が、複素平面全体に描けたことになる

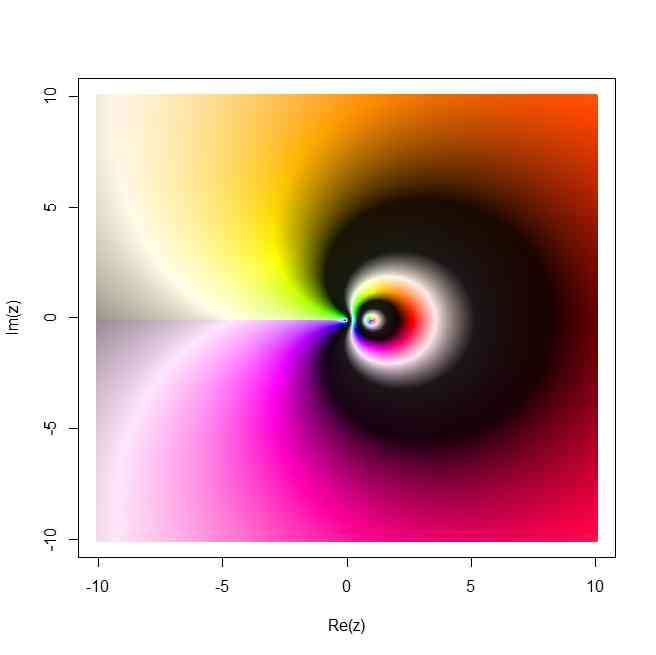

  • 複素数の指数関数変換については、色塗りをしたい(一つは複素数によって明度と彩度を指定する方法、もう一つは市松模様にする方法)


t <- seq(from=0,to=1,length=10001)*3*pi

x <- 1i * t

X <- cos(t) - t^0.5
Y <- t

x <- X + 1i * Y
plot(x,type="l",asp=TRUE)

y <- exp(x)

plot(y,type="l",asp=TRUE)



my.schwarzChristoffel <- function(p,n,S0=0+0*1i,p2 = NULL){
	if(is.null(p2)){
		p2 <- p
	}
	rw <- sample(c(-1,1),n,replace=TRUE) * runif(n,min=p,max=p2) + 1/2 + 0 * 1i
	my.S <- function(z,a){
		z <- z + 0*1i
		(z+2*sqrt((1-a)/a))^(1-a)*(z-2*sqrt(a/(1-a)))^a
	}
	S0 <- 0 + 0 * 1i
	Ss <- rep(0,n)

	for(i in 1:n){
		if(i == 1){
			Ss[i] <- my.S(S0,rw[i])
		}else{
			Ss[i] <- S0
			for(j in i:1){
				Ss[i] <- my.S(Ss[i],rw[j])
			}
		}
	}
	Ss
}

ps <- seq(from=0.05,to = 0.45,length=3)
ps <- 0.0
ps2 <- 0.1
n.iter <- 1
n <- 2000

out <- matrix(0,length(ps)*n.iter,n)
cnt <- 1
col <- c()
for(i in 1:length(ps)){
	for(j in 1:n.iter){
		out[cnt,] <- my.schwarzChristoffel(ps[i],n,p2=ps2[i])
		cnt <- cnt + 1
		col <- c(col,i)
	}
}

out <- cbind(rep(0,n.iter),out)

plot(out[1,],type="l",xlim = range(Re(out)),ylim=range(Im(out)),col=col[1])
for(i in 2:length(out[,1])){
	points(out[i,],type="l",col=i)
}


exp.out <- exp(out/max(Re(out),Im(out)))

plot(exp.out[1,],type="l",xlim = range(Re(exp.out)),ylim=range(Im(exp.out)),col=col[1])
for(i in 2:length(exp.out[,1])){
	points(exp.out[i,],type="l",col=i)
}

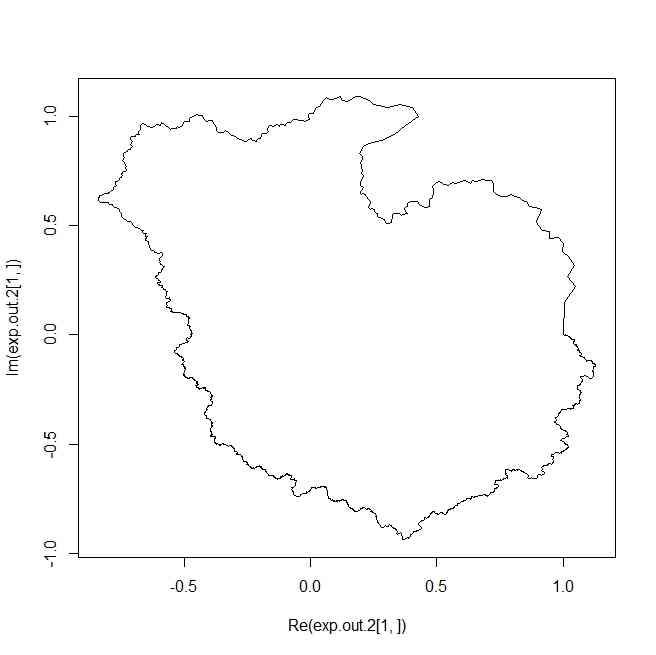

# 終末点を i * 2 * piにする

#exp.out.2 <- out/Mod(out[,length(out[1,])])
out.2 <- out/out[,length(out[1,])] * 1i * 2 * pi
exp.out.2 <- exp(out.2)

plot(exp.out.2[1,],type="l",xlim = range(Re(exp.out.2)),ylim=range(Im(exp.out.2)),col=col[1])
for(i in 2:length(exp.out.2[,1])){
	points(exp.out.2[i,],type="l",col=i)
}
my.complex.color <- function(z,int0=0.6,sat0=0.3,int1=1,sat1=1){
	my.hsv <- function(z,int0=0.6,sat0=0.3,int1=1,sat1=1){
	# 複素数の偏角
		arg <- Arg(z)
		s <- which(arg<0)
		arg[s] <- arg[s]+2*pi
	# 複素数の絶対値
		r <- Mod(z)
	# 絶対値が非常に大きくてもそこそこの色になるように対数変換
		s <- which(r>1)
		r[s] <- log(r[s])
	# 絶対値で周期性が出るように4のmod
		r. <- 4*(r%%1)
		k <- floor(r.)
		r. <- r.-k
	# 明度が上限、明度が下限、彩度が上限、彩度が下限の4パターンを
	# 4のmodに対応づける
	# 明度・彩度を動かすときは、複素数の絶対値で1次線形変化
		inten <- sat <- rep(0,length(r))
		s <- which(k==0)
		inten[s] <- int1
		sat[s] <- sat1-(sat1-sat0)*r.[s]
		s <- which(k==1)
		inten[s] <- int1-(int1-int0)*r.[s]
		sat[s] <- sat0
		s <- which(k==2)
		inten[s] <- int0
		sat[s] <- sat1-(sat1-sat0)*(1-r.[s])
		s <- which(k==3)
		inten[s] <- int1-(int1-int0)*(1-r.[s])
		sat[s] <- sat1

		return(cbind(arg,inten,sat))
	}
	my.hsv2rgb <- function(h,s,v){
	# 色相の6 のmodでぐるりの情報を作る
		hi <- floor(h/(2*pi)*6)
		hi[which(hi==6)] <- 0
	# 色相のぐるりの余りをfに入れ、それと明度・彩度とでp,q,tという3変数を決める
	# 3変数を色相からの値を取らせる1つの原色を除いた2原色の値を定めるために使う
	# 使い方は巡回させることでうまいことやる
		f <- (h/(2*pi)*6) %%1
		p <- v*(1-s)
		q <- v *(1-f*s)
		t <- v *(1-(1-f)*s)
		r <- g <- b <- rep(0,length(h))
		s <- which(hi==0)
			r[s] <- v[s];g[s] <- t[s]; b[s] = p[s];
		s <- which(hi==1)
			r[s] <- q[s];g[s] <- v[s]; b[s] = p[s];
		s <- which(hi==2)
			r[s] <- p[s];g[s] <- v[s]; b[s] = t[s];
		s <- which(hi==3)

			r[s] <- p[s];g[s] <- q[s]; b[s] = v[s];
		s <- which(hi==4)
			r[s] <- t[s];g[s] <- p[s]; b[s] = v[s];
		s <- which(hi==5)
			r[s] <- v[s];g[s] <- p[s]; b[s] = q[s];
		return(cbind(r,g,b))
	}
	hsv <- my.hsv(z,int0=int0,sat0=sat0,int1=int1,sat1=sat1)
	col <- my.hsv2rgb(hsv[,1],hsv[,3],hsv[,2])
	rgb(col[,1],col[,2],col[,3])

}


x <- seq(from=0,to=2*pi,len=1000)
xx <- expand.grid(x,x)
z <- xx[,1]+1i * xx[,2]

log.z <- log(z)

plot(z,col=my.complex.color(log.z,0.1,0.1,1,1),pch=20)

plot(exp(z),col=my.complex.color(z,0.5,0.5,1,1),pch=20,xlim=c(-3,3),ylim=c(-3,3))
plot(z,col=my.complex.color(z,0.1,0.1,1,1),pch=20,xlim=c(-20,20),ylim=c(-20,20))

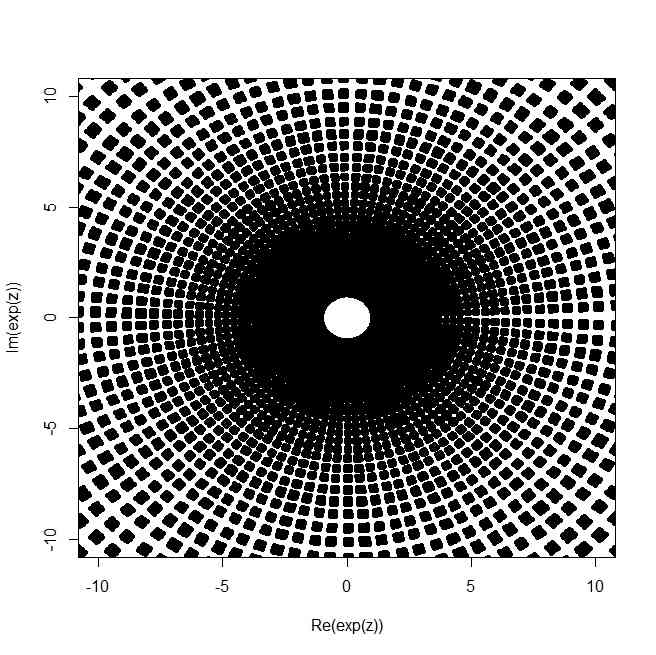

col2 <- floor((Re(z)*30) %% 2) * floor((Im(z)*30) %% 2)
plot(z,col=col2,pch=20)

plot(exp(z),col=col2,pch=20,xlim=c(-10,10),ylim=c(-10,10))
