RANSAC with 円によるスプライン曲線

R スプライン曲線 曲率 円 RANSAC
  • 昨日の記事で円による2次元スプライン曲線というのを考えて実装してみた
  • 観測点が疎なときは、スプライン曲線が良いだろう
  • しかし、乱雑項を持って密に観察したときは、「すべての観察点を通る曲線」であるところのスプライン曲線はよろしくない
  • そんなとき、スプライン曲線が「一意に引ける」という性質を利用して、観測点から部分サンプリングをして、それによる、「円によるスプライン曲線」を引いて、その適合度のよいものを探す、という作戦(RANSAC)はどうだろうか
  • ちなみにRANSACという方法は射影幾何での複比保存を利用した「一意曲線」に対しては結構良い感じだったのは、このメモ日記の比較的最近の記事(こちら)で確かめてある

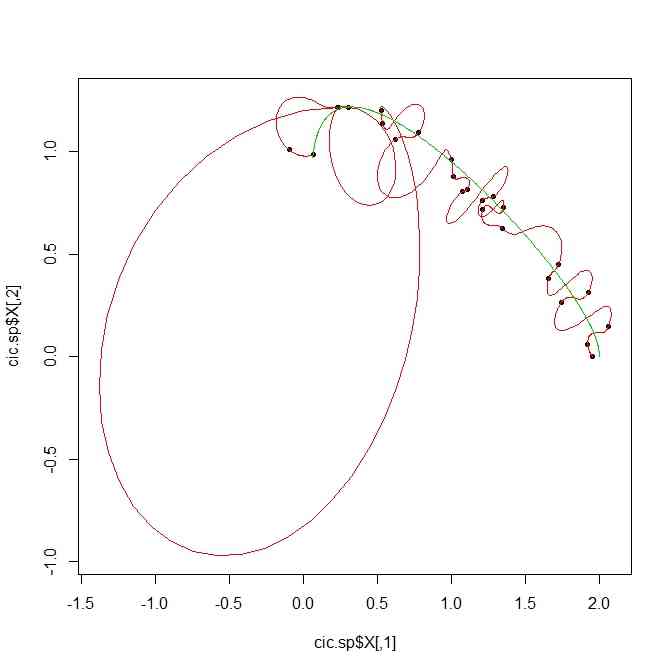

  • ちょっとうまくいかないかも…

# ３点を通る円
# 円の中心座標、半径、３点の順序を考慮した角度を返す
my.circle <- function(X){
	x1 <- X[1,1]
	x2 <- X[2,1]
	x3 <- X[3,1]
	y1 <- X[1,2]
	y2 <- X[2,2]
	y3 <- X[3,2]
	rot <- 0
	if(y2-y1 ==0){
		rot <- 1
	x1 <- X[1,2]
	x2 <- X[2,2]
	x3 <- X[3,2]
	y1 <- X[1,1]
	y2 <- X[2,1]
	y3 <- X[3,1]
	}
	x <- 1/2 * 1/(y1*(x2-x3)+y2*(x3-x1)+y3*(x1-x2)) * ((y1-y2)*(y2-y3)*(y3-y1)-((y2-y3)*x1^2+(y3-y1)*x2^2+(y1-y2)*x3^2))
	y <- -(x2-x1)/(y2-y1)*(x-(x1+x2)/2) + (y1+y2)/2
	ctr <- c(x,y)
	if(rot==1){
		ctr <- c(y,x)
	}
	# 原点と３点とを結ぶ半径ベクトルの角を求める
	tmp <- (t(t(X)-ctr))
	angles <- Arg(tmp[,1] + 1i*tmp[,2])
	angles[which(angles<0)] <- angles[which(angles<0)] + 2*pi
	#print(angles)
	angle.dir <- 1
	if(angles[2] > angles[1]){
		if(angles[3] > angles[2]){

		}else{
			if(angles[3] < angles[1]){
				angles[3] <- angles[3] + 2*pi
			}else{
				angle.dir <- -1
				angles[2] <- angles[2] - 2*pi
				angles[3] <- angles[3] - 2*pi
			}
		}
	}else{
		if(angles[3] < angles[2]){
			angle.dir <- -1
		}else{
			if(angles[3] > angles[1]){
				angle.dir <- -1
				angles[3] <- angles[3] - 2*pi
			}else{
				angles[2] <- angles[2] + 2*pi
				angles[3] <- angles[3] + 2*pi
			}
		}
	}
	#print(angles)
	R <- sqrt(sum((X[1,]-ctr)^2))
	return(list(ctr=ctr,R=R,angles=angles,angle.dir=angle.dir))
}

# 隣接する４点には、２つの「３点を通る円」が描けて
# 中央２点は２つの円の両方に含まれる
# この２点の間に曲線を引き、２つの円を滑らかに移行させる
# そのために、２つの円の構成比を(u,1-u)でパラメタライズし
# u = -sin(k*pi-pi/2)/2 + 2 のようにkで表すこととする
# ただし、kは0から1へ動く関数

# この関数は隣接２円の寄与度に情報の濃さで重みづけをするなどの工夫をするのもよいだろうが、今はしない

k <- seq(from=0,to=1,length=100)
u <- -sin(k*pi-pi/2)/2 + 0.5
plot(k,u,type="l")

# 連続点行列から、円情報をシリアルに返す
my.serial.circles <- function(X){
	circles <- list()
	for(i in 1:(length(X[,1])-2)){
		circles[[i]] <- my.circle(X[i:(i+2),])
	}
	circles
}

# それを反映させて座標を計算
# Xは入力点
# Yは円での座標(セグメントに２つの座標が返される
# Zは２円のオーバーラップ部分を調整した座標を返す
# Wは調整座標と、調整が必要ない両端セグメント座標を合わせたもの
# W.serialはリストであるWを行列に置き換えたもの

my.circle.spline <- function(X,n=100){
	circles <- my.serial.circles(X)
	ctrs <- matrix(0,0,length(X[1,]))
	for(i in 1:length(circles)){
		ctrs <- rbind(ctrs,circles[[i]]$ctr)
	}
	Y <- list()
	Z <- list()
	for(i in 1:length(circles)){
		tmp.t <- seq(from=circles[[i]]$angles[1],to=circles[[i]]$angles[3],length=n)
		tmp.x <- circles[[i]]$R * cos(tmp.t) + circles[[i]]$ctr[1]
		tmp.y <- circles[[i]]$R * sin(tmp.t) + circles[[i]]$ctr[2]
		Y[[i]] <- cbind(tmp.x,tmp.y)
	}
	k <- seq(from=0,to=1,length=n)
	u <- -sin(k*pi-pi/2)/2 + 0.5

	for(i in 1:(length(circles)-1)){
		tmp.t1 <- seq(from=circles[[i]]$angles[2],to=circles[[i]]$angles[3],length=n)
		tmp.t2 <- seq(from=circles[[i+1]]$angles[1],to=circles[[i+1]]$angles[2],length=n)
		tmp.x1 <- circles[[i]]$R * cos(tmp.t1) + circles[[i]]$ctr[1]
		tmp.y1 <- circles[[i]]$R * sin(tmp.t1) + circles[[i]]$ctr[2]
		tmp1 <- cbind(tmp.x1,tmp.y1)
		tmp.x2 <- circles[[i+1]]$R * cos(tmp.t2) + circles[[i+1]]$ctr[1]
		tmp.y2 <- circles[[i+1]]$R * sin(tmp.t2) + circles[[i+1]]$ctr[2]
		tmp2 <- cbind(tmp.x2,tmp.y2)
		Z[[i]] <- u*tmp1 + (1-u)*tmp2
	}
	W <- list()
	tmp.t <- seq(from=circles[[1]]$angles[1],to=circles[[1]]$angles[2],length=n)
	tmp.x <- circles[[1]]$R * cos(tmp.t) + circles[[1]]$ctr[1]
	tmp.y <- circles[[1]]$R * sin(tmp.t) + circles[[1]]$ctr[2]

	W[[1]] <- cbind(tmp.x,tmp.y)
	for(i in 1:length(Z)){
		W[[i+1]] <- Z[[i]]
	}
	N <- length(Y)
	tmp.t <- seq(from=circles[[N]]$angles[2],to=circles[[N]]$angles[3],length=n)
	tmp.x <- circles[[N]]$R * cos(tmp.t) + circles[[N]]$ctr[1]
	tmp.y <- circles[[N]]$R * sin(tmp.t) + circles[[N]]$ctr[2]
	W[[length(W)+1]] <- cbind(tmp.x,tmp.y)
	W.serial <- matrix(0,0,2)
	for(i in 1:length(W)){
		W.serial <- rbind(W.serial,W[[i]])
	}
	return(list(X=X,Y=Y,Z=Z,W=W,W.serial=W.serial,ctrs=ctrs,circles=circles))
}
# プロットする関数
plot.circle.spline <- function(cic.sp,ctr=FALSE,xlim=NULL,ylim=NULL){
	if(is.null(xlim)){
		xlim <- range(cic.sp$W.serial[,1])
		ylim <- range(cic.sp$W.serial[,2])
		if(ctr){
			xlim <- range(cic.sp$W.serial[,1],cic.sp$ctrs[,1])
			ylim <- range(cic.sp$W.serial[,2],cic.sp$ctrs[,2])
		}
	}
	print(xlim)
	plot(cic.sp$X,pch=20,xlim=xlim,ylim=ylim)
	points(cic.sp$W.serial,type="l",col=2)
	if(ctr){
		points(cic.sp$ctrs,type="l",col=3)
	}
}

# 曲率的スプライン曲線
tt <- sort(runif(10))*8
x <- tt*1.7
y <- sin(tt)
X <- cbind(x,y)

cic.sp <- my.circle.spline(X)
plot(cic.sp$X,asp=TRUE)
plot(cic.sp$X)
for(i in 1:length(cic.sp$Y)){
	points(cic.sp$Y[[i]],type="l")
}
for(i in 1:length(cic.sp$Z)){
	points(cic.sp$Z[[i]],type="l",col=2)
}

plot.circle.spline(cic.sp)


# 隣り合う２点のy座標が同じでも円が引けることを確認
x <- 1:6
y <- c(1,2.1,3,3,4.1,5.5)
X <- cbind(x,y)
cic.out2 <- my.circle.spline(X)
plot.circle.spline(cic.out2)

# 真実の曲線と、標本からのスプライン曲線を重ねて描く
t <- sort(runif(300))*10
X <- cbind(exp(t*0.1)*cos(t),exp(t*0.01)*sin(t))
s <- sort(sample(1:length(t),length(t)/10))
cic.sp3 <- my.circle.spline(X[s,])
plot.circle.spline(cic.sp3)
points(X,type="l",col=3)

# 別の曲線で
X <- cbind((exp(t*0.1)+cos(3*t))*cos(t),(exp(t*0.01)+sin(3*t))*sin(t))
s <- sort(sample(1:length(t),length(t)/3))

cic.sp4 <- my.circle.spline(X[s,])
plot.circle.spline(cic.sp4,ctr=TRUE)
points(X,type="l",col=3)

# Y,Zなども描く
plot(cic.sp3$X,asp=TRUE)
plot(cic.sp3$X,type="l")
plot(cic.sp3$X,pch=20,cex=0.1)
for(i in 1:length(cic.sp3$Y)){
	points(cic.sp3$Y[[i]],type="l")
}
plot(cic.sp3$X,pch=20,cex=0.1)
plot(cic.sp3$X,type="l")
for(i in 1:length(cic.sp3$Z)){
	points(cic.sp3$Z[[i]],type="l",col=2)
}

# RANSACしてみる

# 別の曲線で
t <- seq(from=0,to=1,length=500)
X.ori <- cbind((exp(t*0.1)+cos(3*t))*cos(t),(exp(t*0.01)+sin(3*t))*sin(t))
ss <- sort(sample(1:length(t),100))
X <- X.ori[ss,]

X[,1] <- X[,1] +rnorm(length(X[,1]))*0.1
#X <- X + rnorm(length(X))*0.01
plot(X,type="l")

k <- 4
n.iter <- 100
for(i in 1:n.iter){
	s <- sort(sample(1:length(X[,1]),length(X[,1])/k))
	cic <- my.circle.spline(X[s,],50)
	tmp <- 0
	for(j in 1:length(X[,1])){
		tmp2 <- t(cic$W.serial)-X[j,]
		tmp3 <- min(apply(tmp2^2,2,sum))
		tmp <- tmp + tmp3
	}
	if(i==1){
		current <- tmp
		selected <- s
		selected.cic <- cic
	}else{
		if(tmp < current){
			current <- tmp
			selected <- s
			selected.cic <- cic
		}
	}
}
plot.circle.spline(selected.cic)
#points(X,pch=20)
points(X.ori,type="l",col=3)
