離散的な拡散

# 部屋の数
n <- 1000
# 追跡時刻数
n.t <- 1000
# 砂の量を記録する行列
X <- matrix(0,n.t,n)
# 初期時刻の砂の量(高さ)をところどころに与える
# m箇所に砂がある
m <- n/10
# 砂のある場所
X[1,10:50] <- 10
X[1,200:300] <- 100
X[1,500:800] <- 50
# 隣の部屋へは、delta.t * D の割合で移動する
delta.t <- 1
D <- 0.4 # D は0.5以下
for(i in 2:n.t){
	# t = iの部屋の砂の量を仮に決める
	tmp <- X[i-1,]
	# 全部の部屋の砂の移動を、一部屋ずつ処理する
	for(j in 1:n){
		to.Left <- delta.t * D * X[i-1,j]
		to.Right <- delta.t * D * X[i-1,j]
		# 自分の部屋の砂は減る
		tmp[j] <- tmp[j] - to.Left - to.Right
		# 左隣の部屋は増える
		if(j-1 >= 1){
			tmp[j-1] <- tmp[j-1] + to.Left
		}
		# 右隣の部屋は増える
		if(j+1 <= n){
			tmp[j+1] <- tmp[j+1] + to.Right
		}
	}
	X[i,] <- tmp
}

image(X)

#par(ask=TRUE)
for(i in 1:n.t){
	plot(1:n,X[i,],ylim = c(0,max(X)),type="l")
}

• 反応して拡散する

# XとYとがある


# 部屋の数
n <- 1000
# 追跡時刻数
n.t <- 3000
# 砂の量を記録する行列
X <- Y <- matrix(0,n.t,n)
# 初期時刻の砂の量(高さ)をところどころに与える
# m箇所に砂がある
m <- n/10
# 砂のある場所
X[1,10:50] <- 1
X[1,200:300] <- 10
X[1,500:800] <- 5

Y[1,] <- 0.5

# 隣の部屋へは、delta.t * D の割合で移動する
delta.t <- 1
Dx <- 0.4
Dy <- 0.2

for(ii in 2:n.t){
	# まず反応
	# 部屋ごとに反応
	new.X <- X[ii-1,]
	new.Y <- Y[ii-1,]
	for(j in 1:n){
		delta.X <- 0.05*X[ii-1,j] - 0.06*Y[ii-1,j]*X[ii-1,j]
		delta.Y <- 0.06*X[ii-1,j]*Y[ii-1,j] - 0.07*Y[ii-1,j]
		#delta.X <- 0
		#delta.Y <- 0
		new.X[j] <- new.X[j] + delta.X
		new.Y[j] <- new.Y[j] + delta.Y
	}

	# 次に拡散

	tmpX <- new.X
	tmpY <- new.Y
	# 全部の部屋の砂の移動を、一部屋ずつ処理する
	for(j in 1:n){
		to.LeftX <- delta.t * Dx * new.X[j]
		to.RightX <- delta.t * Dx * new.X[j]

		to.LeftY <- delta.t * Dy * new.Y[j]
		to.RightY <- delta.t * Dy * new.Y[j]

		# 自分の部屋の砂は減る
		tmpX[j] <- tmpX[j] - to.LeftX - to.RightX
		tmpY[j] <- tmpY[j] - to.LeftY - to.RightY
		# 左隣の部屋は増える
		if(j-1 >= 1){
			tmpX[j-1] <- tmpX[j-1] + to.LeftX
			tmpY[j-1] <- tmpY[j-1] + to.LeftY
		}
		# 右隣の部屋は増える
		if(j+1 <= n){
			tmpX[j+1] <- tmpX[j+1] + to.RightX
			tmpY[j+1] <- tmpY[j+1] + to.RightY
		}
	}
	X[ii,] <- tmpX
	Y[ii,] <- tmpY
}
#par(ask=TRUE) # 時刻を一つずつ追いかけたいときはこの行のコメントを外す
for(i in 1:n.t){
	matplot(1:n,cbind(X[i,],Y[i,]),ylim = c(0,max(c(X,Y))),type="l")
}
# はっきり見えるように対数を取る
# 対数を非負の数にするために1を足してから対数をとる

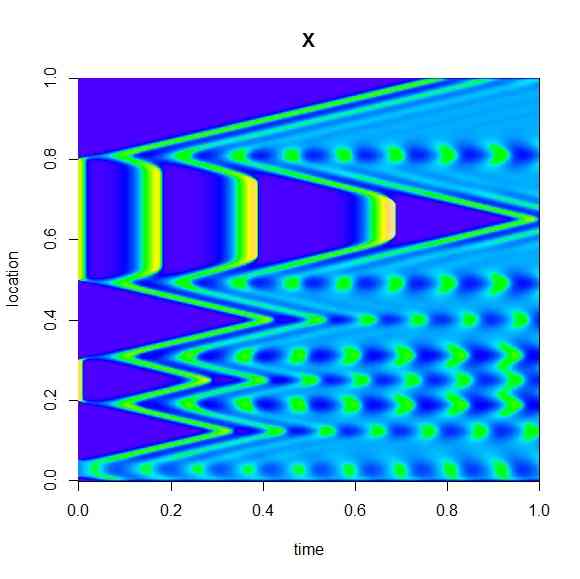

image(log(X+1),col=topo.colors(100),main="X",xlab="time",ylab="location")

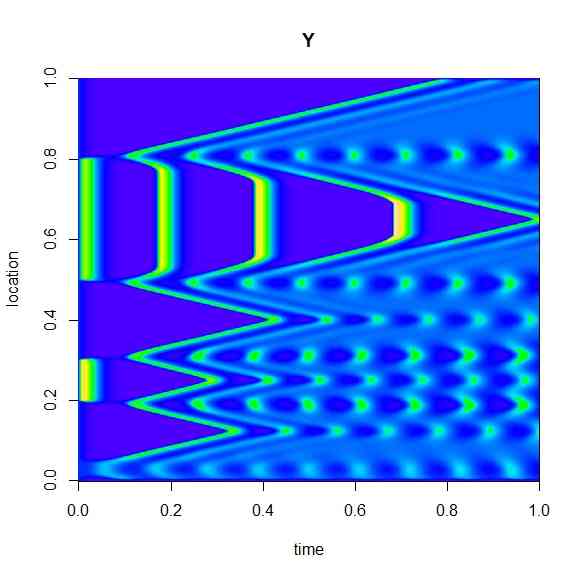

image(log(Y+1),col=topo.colors(100),main="Y",xlab="time",ylab="location")
